1920.803.818.820.831 Jobsheet 1102

JOB SHEET
SMK TUNAS HARAPAN PATI

Program Keahlian	Mata Pelajaran	Kode Mata Pelajaran
Teknik Komputer dan Jaringan	Administrasi Sistem Jaringan	11.02/ASJ/1920
Tingkat / Kelas	Materi Pokok	Waktu Pembelajaran
XI TKJ  4	Menginstal Sistem Operasi Jaringan	6 x 45 Menit
	Nama Jobsheet	Tanggal Praktikum
	Menginstal Virtual Machine	Agustus 2019
	Nama Siswa	Kode Score
	1. Andita Whindi A  2. Hyasintus Randi S 3. Ira Mardiana  4. Sekar Widiyanti	100

I. TUJUAN

1. Siswa mengenal Sistem Operasi Jaringan

2. Siswa mengenal Program Virtual Machine

3. Siswa mampu membuat Virtual Machine

II. ALAT DAN BAHAN

1. LCD Proyektor

2. PC atau Laptop yang telah terinstal Windows 7, Windows 8 atau Windows 10

3. Panduan membuat Virtual Machine

III. KESELAMATAN KERJA

1. Menghidupkan PC atau Laptop sesuai dengan aturan yang telah ditetapkan

2. Mengatur kabel power serapi mungkin

3. Menggunakan kaca mata pelindung radiasi

4. Menggunakan screen monitor untuk keamanan data

5. Membackup data data penting ke memori eksternal

6. Mematikan komputer sesuai dengan aturan yang telah ditetapkan

IV. LANGKAH KERJA

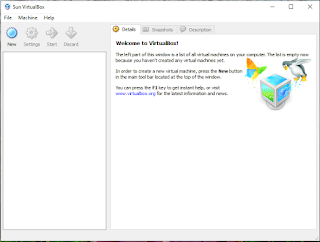

1. Klik Tombol "New"

Langkah pertama untuk membuat mesin virtual adalah dengan meng-klik tombol "New" pada bagian atas kiri layar atau dengan shortcut Ctrl + N.

2. Name And Operating System

Setelah mengklik "New" anda akan diminta untuk memasukkan Nama, Type dan Version virtual machine anda. Masukkan Type & Version sesuai dengan OS yang anda ingin instal nantinya. Setelah selesai klik Next.

3. Memory Size

Pada layar selanjutnya anda akan diminta untuk menentukan ukuran RAMyang akan di alokasikan untuk mesin virtual. Virtualbox memberikan rekomendasi ukuran berdasarkan sistem operasi yang akan di install, namun anda dapat menyesuaikan sesuai dengan kebutuhan anda.

Semakin besar RAM yang anda alokasikan makan semakin lancar pula virtual machine anda. Namun anda perlu untuk menyisakan beberapa, agar sistem operasi reguler anda dapat tetap berjalan. Setelah selesai klik Next.

4. Membuat Harddisk Virtual

Langkat selanjutnya adalah membuat harddisk virtual yang akan digunakan untuk menginstall sistem operasi dan program pada mesin virtual anda nantinya. Terdapat 3 opsi pengaturan yang bisa anda gunakan :

Do not add a virtual hard disk

Opsi ini digunakan untuk tingkat mahir dimana hard disk virtual akan dibuat dalam pengaturan terpisah setelah pembuatan mesin virtual selesai.

Create a virtual hard disk now

Opsi ini digunakan untuk membuat hard disk virtual baru bersamaan dengan pembuatan mesin vitual.

Use an existing virtual hard disk file

Opsi ini digunakan untuk menggunakan hard disk virtual yang sudah pernah anda buat.

Untuk saat ini karena anda belum memiliki hard disk vitual maka pilih Create a virtual hard disk now dan tekan Create.

5. Pilih tipe file hard disk yang akan kita gunakan.

Terdapat 3 tipe file hard disk yaitu :

• VDI (Virtualbox Disk Image) adalah format native dari Virtual Box
• VHD (Virtual Hard Disk) adalah format native dari Microsoft Virtual PC
• VMDK (Virtual Machine Disk) adalah format native dari VMWare

Jika anda tidak ingin menggunakannya untuk software virtualisasi lainnya pilih "VDI (VirtualBox Disk Image)". Kemudian pilih Next >.

                     Catatan: Kalo versi sekarang langsung ke Physical disk

6. Storage on Physical Hard Disk

Pada langkah selanjutnya anda akan diminta untuk memilih bagaimana virtual hard disk tersimpan pada hard disk fisik anda. Terdapat dua opsi pengaturan yaitu :

Dynamically Allocated

Menggunakan kapasitas hard disk fisik berdasarkan jumlah hard disk virtual, tidak berdasarkan ukuran yang telah di tentukan.

Fixed Size

kapasitas hard disk fisik yang digunakan berdasarkan kapasitas hard disk virtual yang dibuat.

Pilih sesuai kebutuhan anda (direkomendasikan menggunakan Dynamically Allocated) dan kemudian pilih Next >.

7. File Location And Size

Pada langkah terakhir adalah menentukan Lokasi & Ukuran hard disk virtual anda. Silahkan atur sesuai dengan kebutuhan anda. Ada baiknya anda menyesuaikan dengan system requirement dari OS yang akan di install. Setelah selesai klik Create maka mesin virtual anda telah berhasil dibuat.

V. PERTANYAAN 1 Apa fungsi Tombol NEW pada Oracle VM VitualBox Manager ? 2 Pada jendela Create Virtual Machine, tuliskan type dan version yang akan digunakan dalam Praktek 3 Sebutkan dampak mengalokasikan ukuran RAM pada Virtual Machine yang semakin besar ! 4 Sebutkan 3 opsi pengaturan yang digunakan untuk membuat harddisk virtual ketika menginstal sistem operasi dan program pada mesin virtual 5 Jelaskan pilihan berikut ini : Do not add a virtual harddisk ! 6 Jelaskan pilihan berikut ini : Create a virtual hard disk now ! 7 Jelaskan pilihan berikut ini : Use an existing virtual hard disk file ! 8 Jelaskan pilihan berikut ini : VDI (Virtualbox Disk Image) 9 Jelaskan pilihan berikut ini : VHD (Virtual Hard Disk) 10 Jelaskan pilihan berikut ini : VMDK (Virtual Machine Disk) VI. JAWABAN PERTANYAAN
