1920.502.503.506.517 Jobsheet 1102

JOB SHEET
SMK TUNAS HARAPAN PATI

Program Keahlian	Mata Pelajaran	Kode Mata Pelajaran
Teknik Komputer dan Jaringan	Administrasi Sistem Jaringan	11.02/ASJ/1920
Tingkat / Kelas	Materi Pokok	Waktu Pembelajaran
XI TKJ 1	Menginstal Sistem Operasi Jaringan	6 x 45 Menit
	Nama Jobsheet	Tanggal Praktikum
	Menginstal Virtual Machine	Oktober 2019
	Nama Siswa	Kode Nilai
	502 Ahmad Choirul 503 Alex Bagus Maulana 506 Arif Saputra 517 Faizal Anas	96

I. TUJUAN

1. Siswa mengenal Sistem Operasi Jaringan

2. Siswa mengenal Program Virtual Machine

3. Siswa mampu membuat Virtual Machine

II. ALAT DAN BAHAN

1. LCD Proyektor

2. PC atau Laptop yang telah terinstal Windows 7, Windows 8 atau Windows 10

3. Panduan membuat Virtual Machine

III. KESELAMATAN KERJA

1. Menghidupkan PC atau Laptop sesuai dengan aturan yang telah ditetapkan

2. Mengatur kabel power serapi mungkin

3. Menggunakan kaca mata pelindung radiasi

4. Menggunakan screen monitor untuk keamanan data

5. Membackup data data penting ke memori eksternal

6. Mematikan komputer sesuai dengan aturan yang telah ditetapkan

IV. LANGKAH KERJA

1. Klik Tombol "New"

Langkah pertama untuk membuat mesin virtual adalah dengan meng-klik tombol "New" pada bagian atas kiri layar atau dengan shortcut Ctrl + N.

2. Name And Operating System

Setelah mengklik "New" anda akan diminta untuk memasukkan Nama, Type dan Version virtual machine anda. Masukkan Type & Version sesuai dengan OS yang anda ingin instal nantinya. Setelah selesai klik Next.

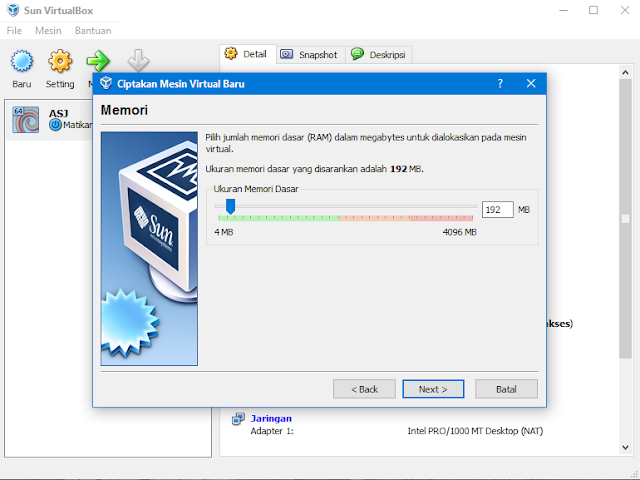

3. Memory Size

Pada layar selanjutnya anda akan diminta untuk menentukan ukuran RAMyang akan di alokasikan untuk mesin virtual. Virtualbox memberikan rekomendasi ukuran berdasarkan sistem operasi yang akan di install, namun anda dapat menyesuaikan sesuai dengan kebutuhan anda.

Semakin besar RAM yang anda alokasikan makan semakin lancar pula virtual machine anda. Namun anda perlu untuk menyisakan beberapa, agar sistem operasi reguler anda dapat tetap berjalan. Setelah selesai klik Next.

4. Membuat Harddisk Virtual

Langkat selanjutnya adalah membuat harddisk virtual yang akan digunakan untuk menginstall sistem operasi dan program pada mesin virtual anda nantinya. Terdapat 2 opsi pengaturan yang bisa anda gunakan :

Create a virtual hard disk now

Opsi ini digunakan untuk membuat hard disk virtual baru bersamaan dengan pembuatan mesin vitual.

Use an existing virtual hard disk file

Opsi ini digunakan untuk menggunakan hard disk virtual yang sudah pernah anda buat.

Untuk saat ini karena anda belum memiliki hard disk vitual maka pilih Create a virtual hard disk now dan tekan Create.

5. Karena versi ini tidak ada untuk memilih drive langsung saja next.

 Kemudian pilih Next >.

6. Storage on Physical Hard Disk

Pada langkah selanjutnya anda akan diminta untuk memilih bagaimana virtual hard disk tersimpan pada hard disk fisik anda. Terdapat dua opsi pengaturan yaitu :

Dynamically Allocated

Menggunakan kapasitas hard disk fisik berdasarkan jumlah hard disk virtual, tidak berdasarkan ukuran yang telah di tentukan.

Fixed Size

kapasitas hard disk fisik yang digunakan berdasarkan kapasitas hard disk virtual yang dibuat.

Pilih sesuai kebutuhan anda (direkomendasikan menggunakan Dynamically Allocated) dan kemudian pilih Next >.

7. File Location And Size

Pada langkah terakhir adalah menentukan Lokasi & Ukuran hard disk virtual anda. Silahkan atur sesuai dengan kebutuhan anda. Ada baiknya anda menyesuaikan dengan system requirement dari OS yang akan di install. Setelah selesai klik Create maka mesin virtual anda telah berhasil dibuat.

V. PERTANYAAN

1 Apa fungsi Tombol NEW pada Oracle VM VitualBox Manager ?

2 Pada jendela Create Virtual Machine, tuliskan type dan version yang akan digunakan dalam Praktek

3 Sebutkan dampak mengalokasikan ukuran RAM pada Virtual Machine yang semakin besar !

4 Sebutkan 3 opsi pengaturan yang digunakan untuk membuat harddisk virtual ketika menginstal sistem operasi dan program pada mesin virtual versi 5.1.6

5 Jelaskan pilihan berikut ini : Do not add a virtual harddisk ! di  versi 5.1.6

6 Jelaskan pilihan berikut ini : Create a virtual harddisk now !di versi 5.1.6

7 Jelaskan pilihan berikut ini : Use an existing virtual hard disk file !di versi 5.1.6

8 Jelaskan pilihan berikut ini : VDI (Virtualbox Disk Image)di versi 5.1.6

9 Jelaskan pilihan berikut ini : VHD (Virtual Hard Disk)di versi 5.1.6

10 Jelaskan pilihan berikut ini : VMDK (Virtual Machine Disk)di versi 5.1.6

VI. JAWABAN PERTANYAAN

1. Membuat virtual machine yang baru, dari awal.
2. Type = Microsoft Windows, Versi = Windows XP
3. Dapat menghambat kinerja komputer karena sebagian besar ram digunakan oleh virtual machine
4.  Do not add a virtual hard drive, Create a virtual hard drive now,  Use an existing virtual hard drive
5. do not add a virtual hard drive (Opsi ini digunakan untuk para master, karena hard disk virtual akan dibuat dalam pengaturan terpisah atau setelah pembuatan mesin virtual selesai dilakukan.)
6. Create a virtual hard drive now (Opsi ini digunakan untuk membuat hard disk virtual baru bersamaan dengan pembuatan mesin virtual.)
7. Use an existing virtual hard drive (Gunakan opsi ini untuk memilih hard disk virtual yang sudah ada.)
8. VDI (Virtual Disk Image) (VDI merupakan format virtual drive yang digunakan oleh VirtualBox, progam virtualisasi dekstop open-source, dapat dipasang diberbagai Operating System seperti Mac, Windows, dan Platform Unix, memungkinkan pengguna untuk menjalankan program yang ditulis untuk sistem operasi yang berbeda dalam lingkungan virtual kecepatan tinggi.)
9. VHD(Virtual Hard Disk)(  VHD merupakan file gambar Hardisk yang digunakkan oleh Microsoft Windowss Virtual PC, yang berfungsi menyimpan data dalam file tunggal yang bertindak sebagai harddisk individu. VHD dapat digunakkan untuk menginstal beberapa sistem operasi pada satu komputer, program perangkat lunak uji coba, atau menjalankan aplikasi yang lebih)
10. VMDK (Virtual Machine Disk) (VMDK merupakan virtual disk yang menyimpan isi dari mesin virtual hard disk VMware dapat diakses sebagai harddisk fisik dengan software VMware. biasanya bernama "[vmname] vmdk;." Mungkin diatur pada ukuran yang tetap atau dikonfigurasi untuk tumbuh vdari waktu ke waktu menggunakan Virtual Disk Manager VMware.)
