JOB SHEET
SMK TUNAS HARAPAN PATI


Program Keahlian Mata Pelajaran Kode Mata Pelajaran
Teknik Komputer dan Jaringan Administrasi Sistem Jaringan 11.09/ASJ/1920
Tingkat / Kelas Materi Pokok Waktu Pembelajaran
XI TKJ 4
Mengkonfigurasi DHCP Server
 6 x 45 Menit

Nama Jobsheet Tanggal Praktikum
Mengkonfigurasi DHCP Server Pada Debian 7 November 2019
Nama Siswa

  1. M. Tirza Nugroho (24)
  2. Nathan Ahnaf H (25)
  3. Ricky Fajar K (28)
  4. Siti Lailatul F (33)
  5. Sonia Nayla C (34)
 Kode Score

 100



I. TUJUAN
1. Siswa dapat mengenal Konfigurasi DHCP Server pada Linux
2. Siswa dapat mengenal Konfigurasi DHCP Server pada Debian 7
3. Siswa dapat mengkonfigurasi DHCP Server Pada Debian 7

II. ALAT DAN BAHAN

1. LCD Proyektor
2. PC atau Laptop yang telah terinstal Windows 7, Windows 8 atau Windows 10
3. Panduan mengkonfigurasi DHCP Server Pada Debian 7

III. KESELAMATAN KERJA
1. Menghidupkan PC atau Laptop sesuai dengan aturan yang telah ditetapkan
2. Mengatur kabel power serapi mungkin
3. Menggunakan kaca mata pelindung radiasi
4. Menggunakan screen monitor untuk keamanan data
5. Membackup data data penting ke memori eksternal
6. Mematikan komputer sesuai dengan aturan yang telah ditetapkan

IV. LANGKAH KERJA

1. Buka software Debian sehingga keluar prompt :
debian login:
2.Masuk ke user root dengan mengetik root dan passwordnya
debian login:root
password : 123
     sehingga keluar user root sebagai berikut :
root@debian :~#

3. Masuk ke user Home dengan mengetik :
root@debian :~# cd /home
root@debian :~# :/home #
4. Melakukan Cek interface apakah menggunakan eth0 ataukah eth1.
Perintahnya adalah :
root@debian:~# ifconfig -a

Dari gambar di atas, dapat diketahui bahwa laptop sedang bekerja pada eth0.

5. Menentukan konfigurasi IP (Internet Protokol) pada server Debian.
Perintahnya adalah :

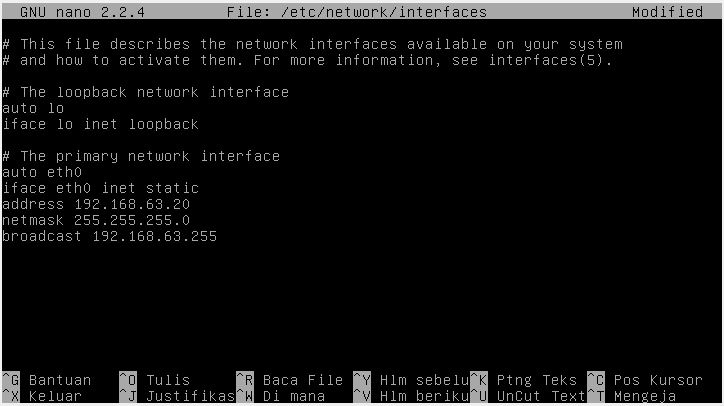

root@debian:~# nano /etc/network/interfaces

Akan muncul tulisan sebagai berikut :
allow-hotplug eth0
iface eth0 inet dhcp


Ganti tulisan di atas dengan
auto eth0
iface eth0 inet static
address 192.168.63.20
netmask 255.255.255.0
broadcast 192.168.63.255

untuk menuliskan address di atas, lihat dulu ke VirtualBox Host-Only Network pada Windows, lihat gambar di bawah ini :




Gambar di atas, menunjukkan IP Address dari Windows adalah 192.168.63.1. Oleh karena itu, IP Address pada Debian di atas dipilih 192.168.63.20. Nomor IP ini akan kita jadikan IP Router pada DHCP
Simpan konfigurasi di atas dengan :

Ctrl+X
Y
Enter

6. Melakukan Restart dengan mengetikkan perintah sebagai berikut :
root@debian:~# /etc/init.d/networking restart


7. Mengaktifkan Network Interface dengan mengetikkan perintah berikut :
root@debian:~# ifup eth0

8. Menginstalasi DHCP dengan mengetikkan perintah berikut ini :
apt-get install dhcp3-server

Berikut tampilannya :
Meskipun muncul tulisan failed setelah install, tapi tidak masalah. Cukup di Abaikan / lewati saja

9. Konfigurasi DHCP dengan mengetikkan :
nano /etc/dhcp/dhcpd.conf



Gambar Tampilan awal sebelum di ubah



Tekan Ctrl W

Ketik : A slightly

Tekan Enter

Kemudian, lakukan langkah ini :

  • Hapus tanda pagar (#) dari subnet hingga tanda tutup kurawal
  • Ubah IP Subnet menjadi IP Network dan Netmask yang sesuai
  • Isi range yang berarti rentang ip yang akan dipinjamkan ke client
  • Option domain name servers di isi alamat ip pada DNS server
  • Option routers di isi IP Router
  • Option broadcast address di isi dengan ip broadcast
  • Default lease time dan max-lease-time berarti lama waktu peminjaman IP, bisa diatur sesuai keinginan
Ctrl+X
Y
Enter
Untuk Menyimpan)

Gambar tampilan setelah diubah


10. Mengedit isc-dhcp-server dengan mengetikkan perintah :
nano /etc/default/isc-dhcp-server ,
Ubah interfacesnya menjadi ethernet yang sesuai pada langkah 1
(eth0 atau eth1)
Setelah itu simpan dengan menekan :

Ctrl+X
Y
Enter

11. Merestart file isc-dhcp-server dengan mengetikkan perintah :
service isc-dhcp-server restart
Dan Konfigurasi DHCP Server telah berhasil dibuat



V. PERTANYAAN

1. TULISKAN PERINTAH UNTUK MELAKUKAN CEK INTERFACE SERVER DEBIAN APAKAH MENGGUNAKAN ETH0 ATAUKAH ETH1 !
2. JELASKAN MAKSUD DARI PERINTAH INI : ROOT@DEBYAN666:~# NANO /ETC/NETWORK/INTERFACES
3. TULISKAN TEXT YANG AKAN MUNCUL SETELAH MELAKUKAN PERINTAH : ROOT@DEBYAN666:~# NANO /ETC/NETWORK/INTERFACES
4. TULISAN ALLOW-HOTPLUG ETH0 , IFACE ETH0 INET DHCP HARUS DIGANTI, TULISKAN TULISAN PENGGANTINYA
5. UNTUK MENULISKAN KONFIGURASI IP DI SERVER HARUS SESUAI DENGAN KONFIGURASI IP DI WINDOWS. DIMANAKAH KONFIGURASI WINDOWS BISA DITEMUKAN ?
6. SETELAH MENENTUKAN KONFIGURASI IP , TULISKAN PERINTAH UNTUK MELAKUKAN RESTART
7. JELASKAN MAKSUD DARI PERINTAH INI : ROOT@DEBYAN666:~# /ETC/INIT.D/NETWORKING RESTART
8. SETELAH MELAKUKAN RESTART, TULISKAN PERINTAH UNTUK MENGAKTIFKAN NETWORK INTERFACE
9. JELASKAN MAKSUD DARI PERINTAH INI : ROOT@DEBYAN666:~# IFUP ETH0



VI. JAWABAN PERTANYAAN

  1. eth0
  2. Menentukan konfigurasi IP (Internet Protokol) pada server Debian
  3. allow-hotplug eth0                                                                                                                           iface eth0 inet dhcp
  4. auto eth0                                                                                                                                           iface eth0 inet static                                                                                                                         address 192.168.63.20                                                                                                                     netmask 255.255.255.0                                                                                                                   broadcast 192.168.63.255
  5.  lihat dulu ke VirtualBox Host-Only Network pada control panel windows
  6. root@debian:~# /etc/init.d/networking restart
  7. untuk  melakukan restart konfigurasi ip
  8. root@debyan666:~# ifup eth0
  9. Perintah untuk melakukan network interface
