1920.829.830.832 Jobsheet 1109

Program Keahlian	Mata Pelajaran	Kode Mata Pelajaran
Teknik Komputer dan Jaringan	Administrasi Sistem Jaringan	11.09/ASJ/1920
Tingkat / Kelas	Materi Pokok	Waktu Pembelajaran
XI TKJ  4	Mengkonfigurasi DHCP Server	7 x 45 Menit
	Nama Jobsheet	Tanggal Praktikum
	Mengkonfigurasi DHCP Server Pada Debian 7	11 November 2019
	Nama Siswa 829. Rizky Dwi B 830. Satria Farino 832. Sharul Arifin	Kode Score 95

I. TUJUAN

1. Siswa dapat mengenal Konfigurasi DHCP Server pada Linux

2. Siswa dapat mengenal Konfigurasi DHCP Server pada Debian 7

3. Siswa dapat mengkonfigurasi DHCP Server Pada Debian 7

II. ALAT DAN BAHAN

1. LCD Proyektor
2. PC atau Laptop yang telah terinstal Windows 7, Windows 8 atau Windows 10
3. Panduan mengkonfigurasi DHCP Server Pada Debian 7

III. KESELAMATAN KERJA

1. Menghidupkan PC atau Laptop sesuai dengan aturan yang telah ditetapkan
2. Mengatur kabel power serapi mungkin
3. Menggunakan kaca mata pelindung radiasi
4. Menggunakan screen monitor untuk keamanan data
5. Membackup data data penting ke memori eksternal
6. Mematikan komputer sesuai dengan aturan yang telah ditetapkan

IV. LANGKAH KERJA

1. Buka software Debian sehingga keluar prompt :

tekaje login:

2.Masuk ke user root dengan mengetik root dan passwordnya

tekaje login:root

password : 12345

     sehingga keluar user root sebagai berikut :

tekaje@debian123:~#

3. Masuk ke user Home dengan mengetik :

tekaje@debian 123:~# cd /home

tekaje@debian123 :~# :/home #

4. Melakukan Cek interface apakah menggunakan eth0 ataukah eth1.

Perintahnya adalah :

tekaje@debian123:~# ifconfig -a

Dari gambar di atas, dapat diketahui bahwa laptop sedang bekerja pada eth0.

5. Menentukan konfigurasi IP (Internet Protokol) pada server Debian.

Perintahnya adalah :

tekaje@debian123:~# nano /etc/network/interfaces

Akan muncul tulisan sebagai berikut :

allow-hotplug eth0

iface eth0 inet dhcp

Ganti tulisan di atas dengan

auto eth0

iface eth0 inet static

address 192.168.56.30

netmask 255.255.255.0

broadcast 192.168.1.255

untuk menuliskan address di atas, lihat dulu ke VirtualBox Host-Only Network pada Windows, lihat gambar di bawah ini :

Gambar di atas, menunjukkan IP Address dari Windows adalah 192.168.56.1. Oleh karena itu, IP Address pada Debian di atas dipilih 192.168.56.61. Nomor IP ini akan kita jadikan IP Router pada DHCP

Simpan konfigurasi di atas dengan :

Ctrl+X

Y

Enter

6. Melakukan Restart dengan mengetikkan perintah sebagai berikut :

tekaje@debian123:~# /etc/init.d/networking restart

7. Mengaktifkan Network Interface dengan mengetikkan perintah berikut :

tekaje@debian123:~# ifup eth0

8. Menginstalasi DHCP dengan mengetikkan perintah berikut ini :

tekaje@debian123:apt-get install dhcp3-server

Berikut tampilannya :

Meskipun muncul tulisan failed setelah install, tapi tidak masalah. Cukup di Abaikan / lewati saja

9. Konfigurasi DHCP dengan mengetikkan :

                                  tekaje@debian123:nano /etc/dhcp/dhcpd.conf

Gambar tampilan setelah diubah

Tekan Ctrl W

Ketik : A slightly

Tekan Enter

Kemudian, lakukan langkah ini :

• Hapus tanda pagar (#) dari subnet hingga tanda tutup kurawal
• Ubah IP Subnet menjadi IP Network dan Netmask yang sesuai
• Isi range yang berarti rentang ip yang akan dipinjamkan ke client
• Option domain name servers di isi alamat ip pada DNS server
• Option routers di isi IP Router
• Option broadcast address di isi dengan ip broadcast
• Default lease time dan max-lease-time berarti lama waktu peminjaman IP, bisa diatur sesuai keinginan

Ctrl+X
Y
Enter

Untuk Menyimpan)

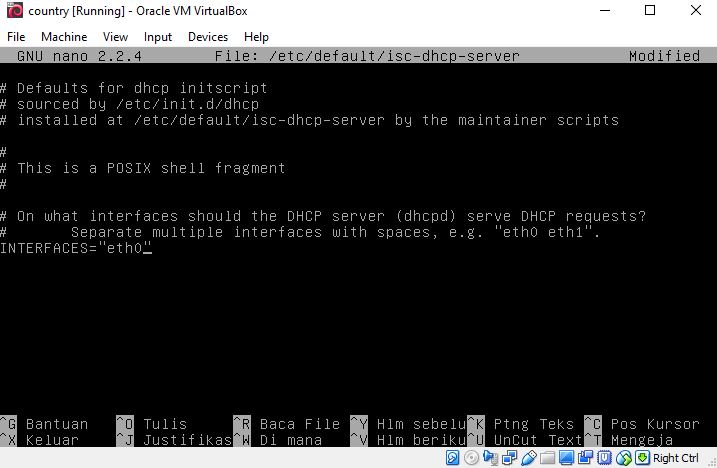

10. Mengedit isc-dhcp-server dengan mengetikkan perintah :

tekaje@debian123:nano /etc/default/isc-dhcp-server ,

Ubah interfacesnya menjadi ethernet yang sesuai pada langkah 1

(eth0 atau eth1)

Setelah itu simpan dengan menekan :

Ctrl+X

Y

Enter

11. Merestart file isc-dhcp-server dengan mengetikkan perintah :

tekaje@debian123:service isc-dhcp-server restart

Dan Konfigurasi DHCP Server telah berhasil dibuat

V. PERTANYAAN

1. TULISKAN PERINTAH UNTUK MELAKUKAN CEK INTERFACE SERVER DEBIAN APAKAH MENGGUNAKAN ETH0 ATAUKAH ETH1 !

2. JELASKAN MAKSUD DARI PERINTAH INI : ROOT@tekaje:~# NANO /ETC/NETWORK/INTERFACES

3. TULISKAN TEXT YANG AKAN MUNCUL SETELAH MELAKUKAN PERINTAH : ROOT@tekaje:~# NANO /ETC/NETWORK/INTERFACES

4. TULISAN ALLOW-HOTPLUG ETH0 , IFACE ETH0 INET DHCP HARUS DIGANTI, TULISKAN TULISAN PENGGANTINYA

5. UNTUK MENULISKAN KONFIGURASI IP DI SERVER HARUS SESUAI DENGAN KONFIGURASI IP DI WINDOWS. DIMANAKAH KONFIGURASI WINDOWS BISA DITEMUKAN ?

6. SETELAH MENENTUKAN KONFIGURASI IP , TULISKAN PERINTAH UNTUK MELAKUKAN RESTART

7. JELASKAN MAKSUD DARI PERINTAH INI : ROOT@tekaje:~# /ETC/INIT.D/NETWORKING RESTART

8. SETELAH MELAKUKAN RESTART, TULISKAN PERINTAH UNTUK MENGAKTIFKAN NETWORK INTERFACE

9. JELASKAN MAKSUD DARI PERINTAH INI : ROOT@tekaje:~# IFUP ETH0

VI. JAWABAN PERTANYAAN

1. eth0
2. Menentukan konfigurasi IP (Internet Protokol) pada server Debian
3. allow-hotplug eth0 iface eth0 inet dhcp
4. auto eth0 iface eth0 inet static                                                                                                                address 192.168.56.30 netmask 255.255.255.0                                                                                            broadcast 192.168.1.255
5.  lihat dulu ke VirtualBox Host-Only Network pada control panel windows
6. root@debian:~# /etc/init.d/networking restart
7. untuk  melakukan restart konfigurasi ip
8. root@debyan666:~# ifup eth0
9. Perintah untuk melakukan network interface
